Das 2DAY-Studio

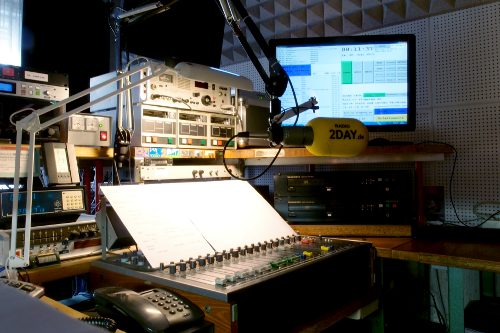

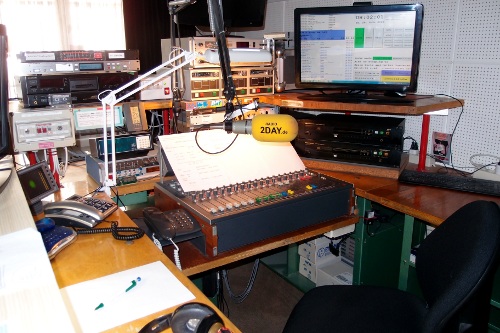

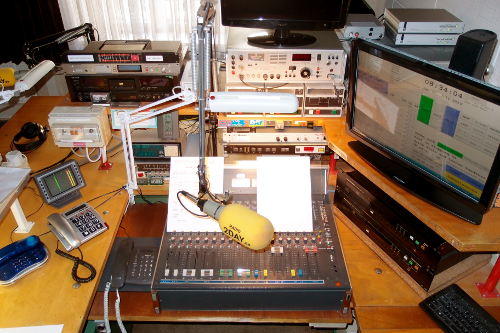

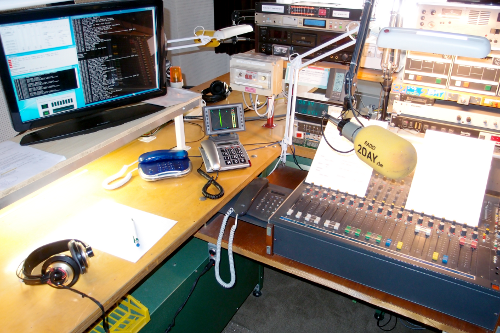

Gesamtlayout Moderatorenplatz 1.
Selbstfahrerstudio, d.h. wer moderiert, zieht auch selbst die Regler und drückt die Tasten.
Auto

Blaues Telephon : Blitzerhotline (kostenfrei) 08000002DAY
Graues Telephon : Nebenstelle 1 für Studionummer 089-7232000
Bildmitte : RTW-Audiomonitor für Studioausgangssignal zur Standleitung
Gelbe und rote Signallampen : Anruf Studiotelephon 7232000 und Mikro-AUF
Grauer Installationskasten : Manuelle Leitungsumschaltung auf Ersatzstudio, Betriebsanzeigen
Auto

Ablagefläche für Texte bzw. Arbeitsfläche für Textnachbearbeitung
Auto

STUDER-Sendemischpult
Dunkelgraues Telephon : Nebenstelle 2 für Studionummer 089-7232000
Bildschirm 1 (Touch-Screen) für Programmablauf (Anzeige Steuerungslisten) und Handbetrieb
(Sonderjingles, Patronatwerbung) - rechte Seite
Auto

Bildschirm 2 (Touch-Screen) für Dokumentation der Playlists - linke Seite. Hier kann man nachsehen,
welcher Titel wann gelaufen ist
Auto

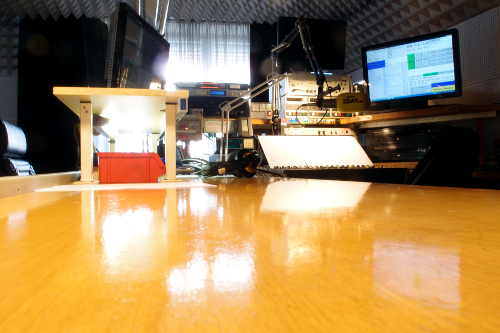

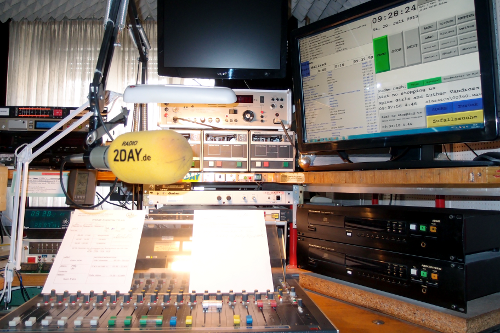

Gesamtmoderatorenplatz 1, Layout von oben
Auto

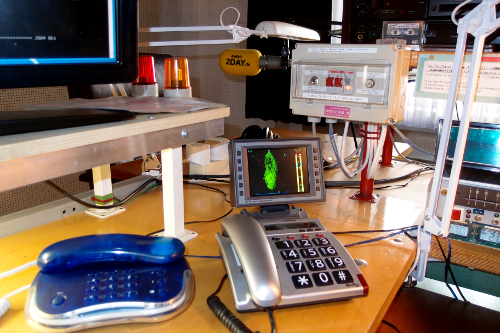

alle 3 Telephone
Auto

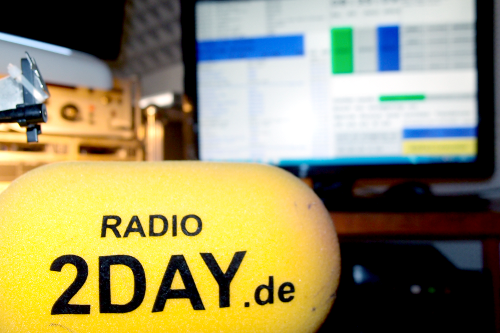

Wind- bzw. Popp-Schutz auf dem Hauptmikrophon 1
Auto

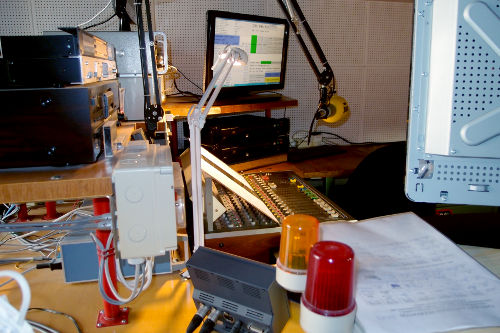

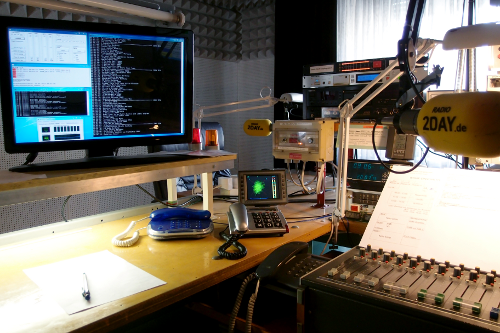

Ansicht von der Seite
Rote und gelbe Signallampen : Rotlicht = ON AIR, Gelb : Studiotelephonnummer wird angerufen
Auto

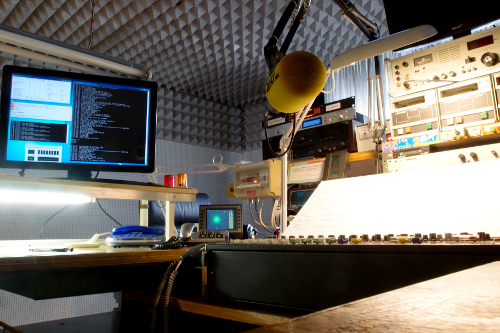

Blick hinüber zum Sprecherplatz 2 mit Nebenmikrophon 2
Auto

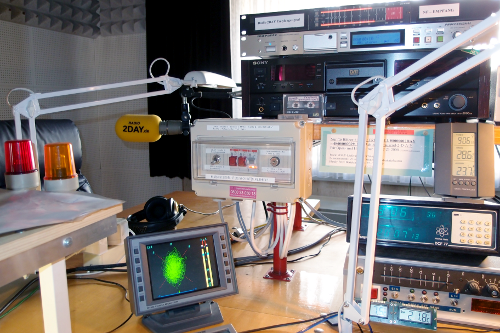

Rechte Bildhälfte von oben nach unten :
RTW-Pegelanzeige für empfangenes ON AIR Audiosignal ( über UKW-Stereotuner )
Ersatzprogrammrecorder mit Festmediumspeicher (Notprogramm im Störungsfall)
Ersatzprogrammrecorder mit DAT-Cassetten, Band (Notprogramm im Störungsfall)
Aussen- und Innentemparaturanzeigen
DCF-77-Atomzeit (Hauptuhr) = amtliche Uhrzeit für die BR-Deutschland (77 KHz)
Ersatzleitungsverstärker (im Störungsfall)
Auto

Ersatzleitungsverstärker Eigenbau.
Bringt das sendefertige Studioausgangssignal (Summe Mischpult) auf die Media Broadcast Standleitung
zum UKW-Sender auf dem Olympiaturm.
Geöffnet, von der Bedienseite her gesehen.
Auto

Ersatzleitungsverstärker
Geöffnet. Von der Anschlussseite her gesehen (Rückseite).
Auto

Ersatzleitungsverstärker
Geöffnet, genau von oben :
links : Netzteil
oben : geschirmte NF-Trafos 600 Ohm
mitte : Relaisumschaltung zwischen OMNIA-Hauptleitungsverstärker und Ersatzleitungsverstärker
unten : Signalpegelanzeige
rechts : Audioverstärker mit geschirmten 600-Ohm-Ausgangsübertragern (Trafos)
Auto

2 CD-Studioplayer für Sonderfälle im Programmablauf
Auto

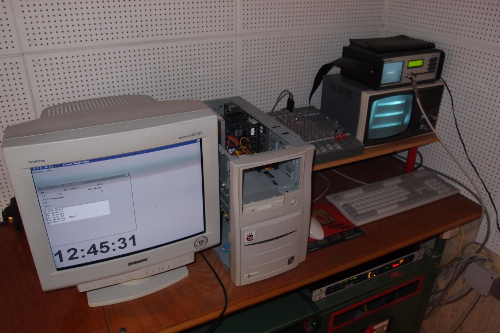

PC für dynamische RDS-Laufschrift
UKW-Kontrollempfänger zur Überwachung der Sendefeldstärke
TV-Überwachung (umschaltbar)
Auto

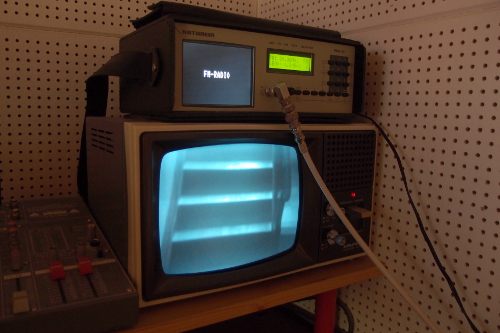

oben : professioneller UKW-Messempfänger
unten : TV-Überwachung
Auto

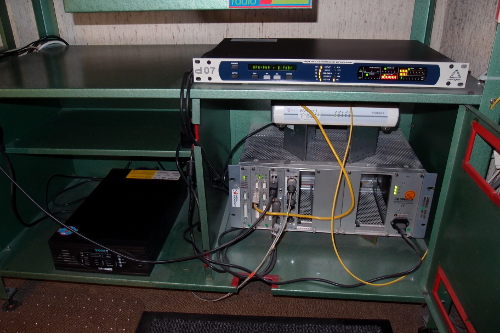

Standleitungseinspeisung der Media Broadcast (digital) für 3 abgehende Signale :
1. 2DAY-Audio in Stereo
2. Daten für die RDS-Laufschrift im 2DAY-Programm
3. Digital Classix Audio in Stereo ( DAB+ )
blau, oben : MPX-Begrenzer (UKW)
Auto

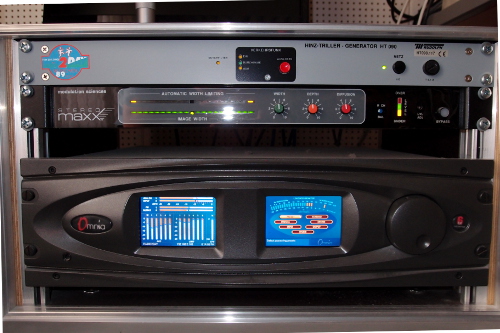

Studioausgangseinheit
oben : ARRI-Verkehrsfunksignalencoder ( Hintz-Triller)
mitte : Stereo-Weitwinkelencoder (UKW)
unten : Hauptleitungsverstärker OMNIA, Soundaufbereitung
Auto

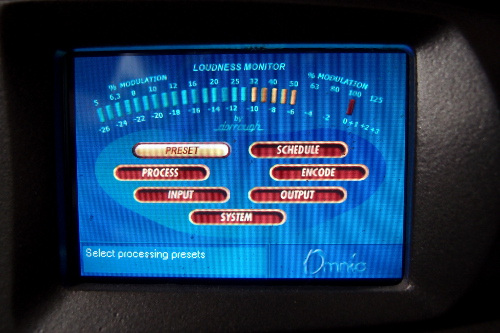

Anzeige OMNIA Leitungsverstärker
Auto

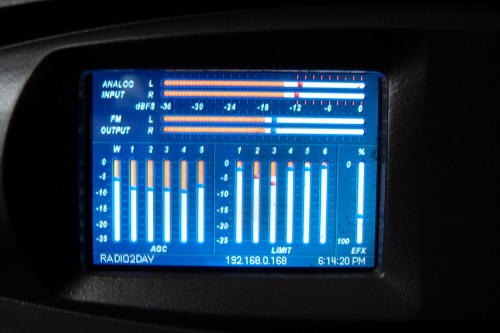

Anzeige OMNIA Leitungsverstärker
Auto



Tipp: im History-Teil finden Sie noch mehr Bilder vom Studio!

... und ab hier Bilder aus der Technik!

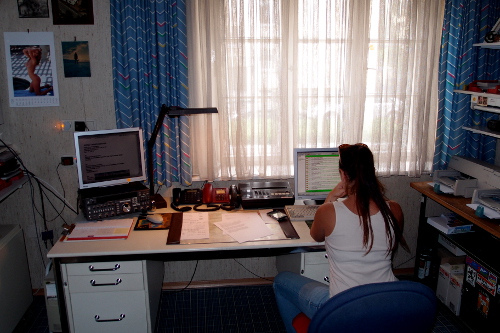

Johanna bereitet sich im Technikraum auf ihre Sendung vor.
Auto

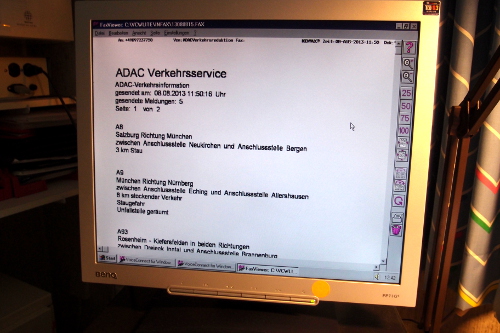

Die Verkehrsmeldungen kommen immer aktuell vom ADAC.
Auto

Hinten rechts die alte Computeranlage, links die neue.
Auto

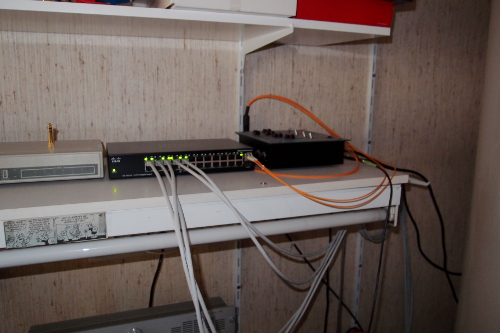

Einer der Knotenpunkte des Netzwerks. Die Verbindung zum zweiten Knotenpunkt erfolgt per Glasfaserleitung (Das orange Kabel rechts, links Hägar).
Auto

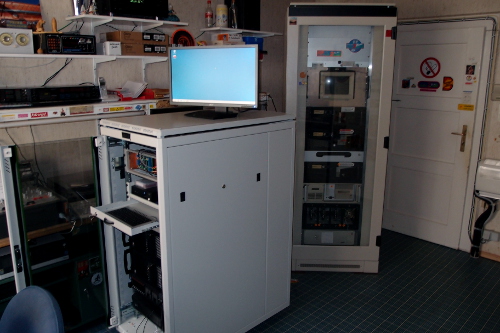

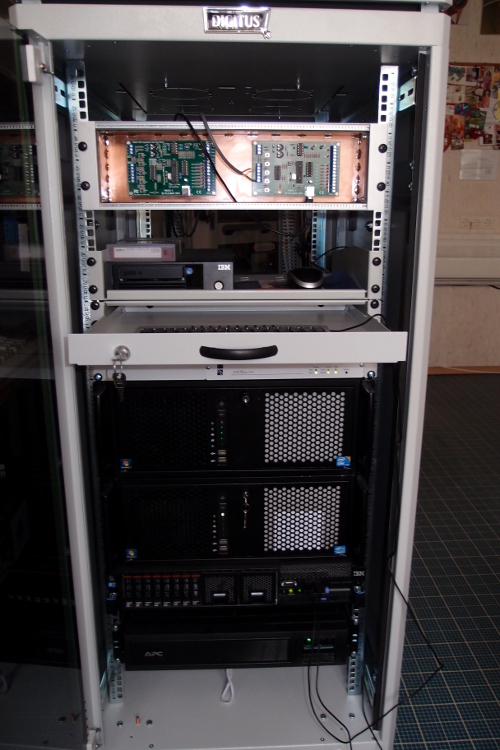

Die neue Anlage von vorne.
Auto

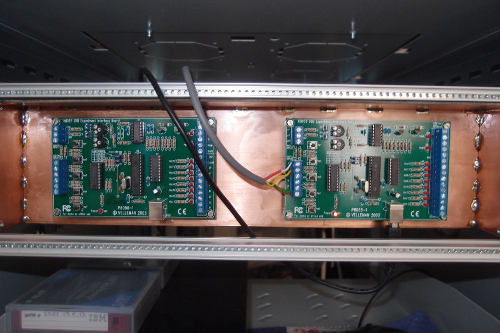

Steuerung der Nachrichtenaufnahme. Redundant durch doppelte Ausführung.
Auto

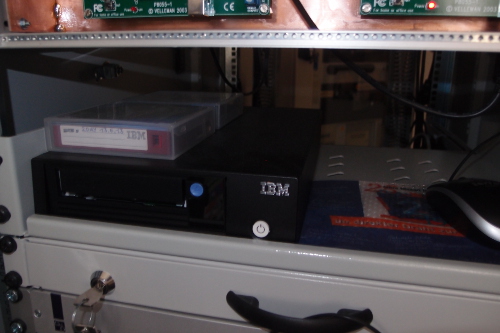

IBM Bandlaufwerk - hier werden Sicherungskopien erzeugt.
Auto

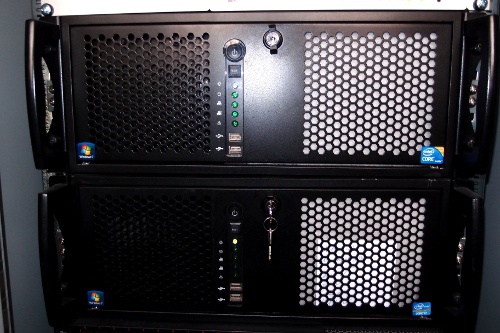

Zwei Workstations mit redundanten Festplatten, i7 Prozessor und natürlich High End Audiokarten. Kostenpunkt ca. 1000 Euro pro Audiokarte.
Auto

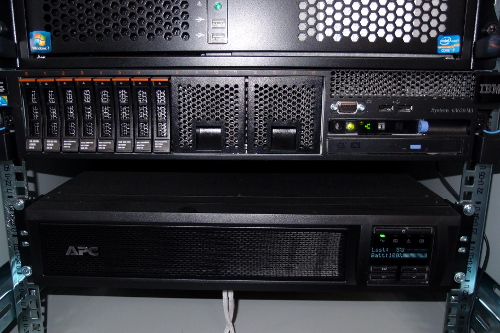

Oben IBM Server, unten APC Notstromversorgung. Dank ihrem Gewicht absolut diebstahlsicher.
Auto

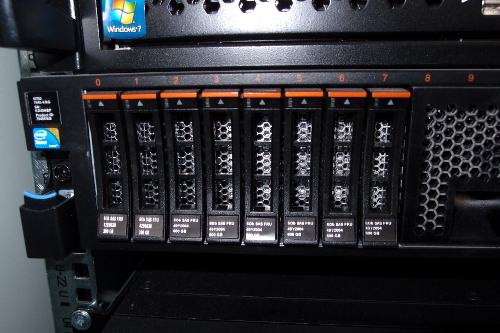

Die acht Festplatten des Servers. Das Betriebssystem ist auf einem einfachen Raidsystem mit zwei Platten. Die Audio-Files und die hauseigene SAB4-Software (Sende-Automation B4) befinden sich auf einem Raid5-System. Wenn eine Festplatte schlapp macht, kann der Betrieb ohne Unterbrechung weiterlaufen. Die verlorenen Daten können aus den verbleibenden Platten errechnet werden. In einem solchen Fall würde eine weitere Platte, die sich im Normalfall im Ruhezustand befindet, beginnen die verlorenen Daten sofort wieder auf sich zu speichern. Sollten gleichzeitig zwei Festplatten des Raid5 ausfallen, sind alle Daten verloren. In diesem Fall würden die Platten getauscht und über das Bandlaufwerk eine Sicherungskopie aufgespielt werden. Die Festplatten lassen sich im laufenden Betrieb herausziehen und wechseln.
